Hej! Wiemy, jak to jest. Transformatory i bezpieczniki... Sprawdzian z tego materiału w drugiej klasie technikum może wydawać się prawdziwym wyzwaniem. Mnóstwo wzorów, zasad i definicji! Ale spokojnie, dasz radę! Przygotowaliśmy dla Ciebie małą pomoc, która ułatwi Ci przygotowanie do tego sprawdzianu. Pamiętaj, systematyczna nauka i zrozumienie podstaw to klucz do sukcesu. Zacznijmy!

Transformatory: Podstawy, które musisz znać

Transformator to urządzenie, które służy do zmiany napięcia prądu przemiennego. Działa na zasadzie indukcji elektromagnetycznej. Mówiąc prościej, "przenosi" energię elektryczną z jednego obwodu do drugiego, zmieniając przy tym napięcie.

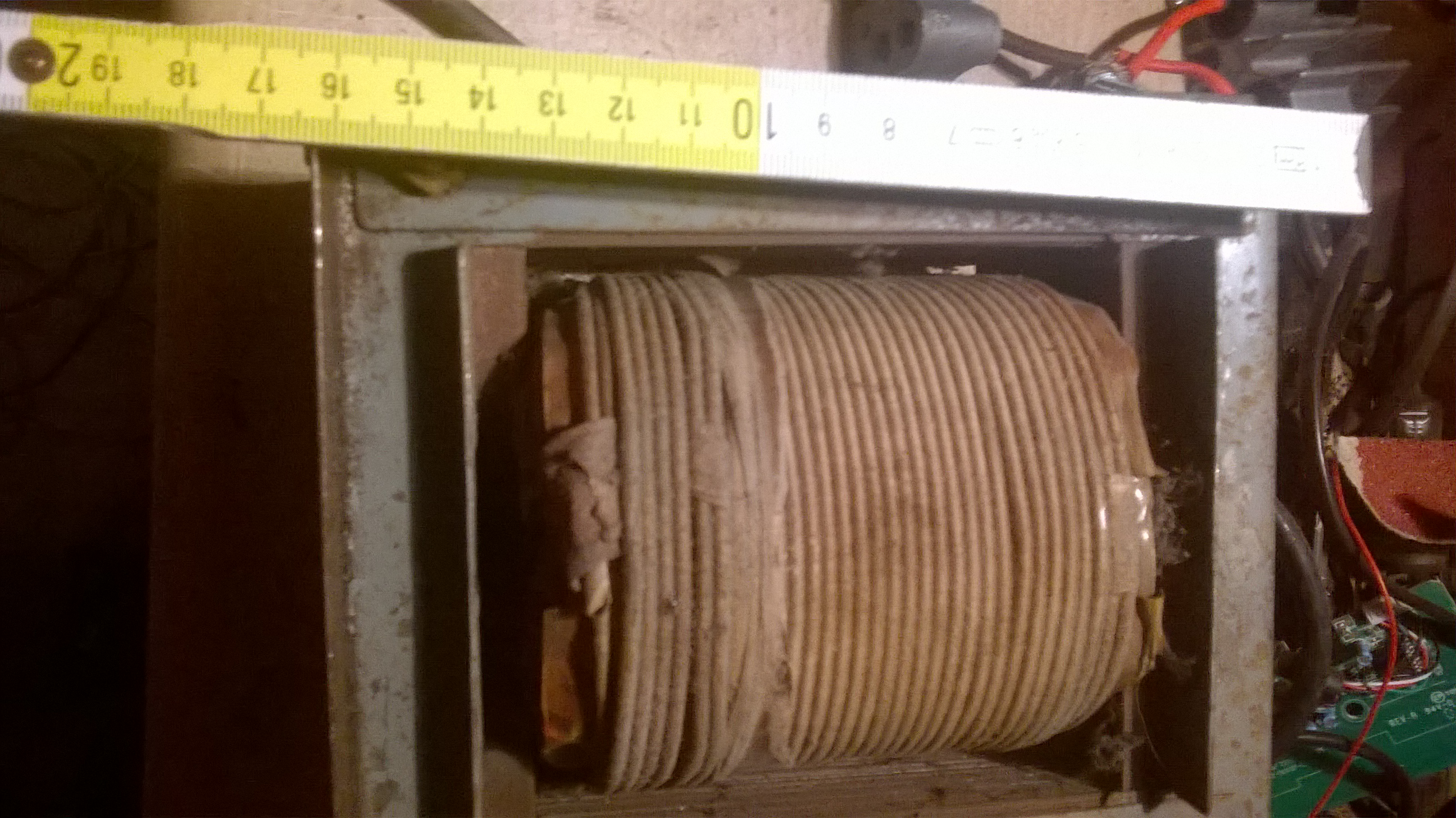

Budowa transformatora

Transformator składa się z kilku kluczowych elementów:

• Rdzeń: Zazwyczaj wykonany z blach stalowych (rdzeń ferromagnetyczny). Jego zadaniem jest wzmocnienie pola magnetycznego.
• Uzwojenie pierwotne: Do tego uzwojenia podłączamy źródło napięcia przemiennego.
• Uzwojenie wtórne: Z tego uzwojenia "pobieramy" zmienione napięcie.

Kluczowa jest liczba zwojów w uzwojeniach. To ona decyduje o zmianie napięcia. Im więcej zwojów, tym wyższe napięcie.

Przekładnia transformatora

Przekładnia transformatora (oznaczana jako n) to stosunek liczby zwojów uzwojenia wtórnego (N₂) do liczby zwojów uzwojenia pierwotnego (N₁):

n = N₂ / N₁

Jeśli przekładnia jest większa od 1 (n > 1), to transformator podwyższa napięcie (transformator podwyższający). Jeśli przekładnia jest mniejsza od 1 (n < 1), to transformator obniża napięcie (transformator obniżający).

Wzory, które warto znać

Oprócz przekładni, ważne są również wzory na napięcie i prąd w transformatorze idealnym (pomijamy straty):

• U₁ / U₂ = N₁ / N₂ (stosunek napięć jest równy stosunkowi liczby zwojów)
• I₁ / I₂ = N₂ / N₁ (stosunek prądów jest odwrotnie proporcjonalny do stosunku liczby zwojów)

Gdzie:

• U₁ - napięcie w uzwojeniu pierwotnym
• U₂ - napięcie w uzwojeniu wtórnym
• I₁ - prąd w uzwojeniu pierwotnym
• I₂ - prąd w uzwojeniu wtórnym

Przykład praktyczny

Wyobraź sobie, że masz transformator z uzwojeniem pierwotnym, które ma 100 zwojów i podłączasz je do napięcia 230V. Uzwojenie wtórne ma 20 zwojów. Jakie napięcie otrzymasz na wyjściu?

Używamy wzoru: U₁ / U₂ = N₁ / N₂

Czyli: 230V / U₂ = 100 / 20

U₂ = (230V * 20) / 100 = 46V

Otrzymasz napięcie 46V. Ten transformator obniża napięcie.

Bezpieczniki: Ochrona przed zwarciem i przeciążeniem

Bezpieczniki to elementy chroniące instalację elektryczną przed skutkami zwarć i przeciążeń. Są to najsłabsze ogniwa w obwodzie – w razie problemu przepalają się, przerywając obwód i zapobiegając poważniejszym uszkodzeniom.

Rodzaje bezpieczników

Istnieje kilka rodzajów bezpieczników, ale najczęściej spotykane to:

• Bezpieczniki topikowe: Mają w środku cienki drucik (topik), który przepala się, gdy prąd przekroczy dopuszczalną wartość.
• Wyłączniki nadprądowe (tzw. "korki automatyczne"): Działają na zasadzie termicznej lub elektromagnetycznej. Po przekroczeniu prądu wyłączają obwód. Można je ponownie włączyć.

Jak działają?

W przypadku zwarcia, prąd gwałtownie rośnie. Ten zwiększony prąd powoduje nagrzewanie się elementu w bezpieczniku (topika lub bimetalu w wyłączniku nadprądowym). Gdy temperatura osiągnie pewien poziom, obwód zostaje przerwany.

Przeciążenie występuje, gdy do obwodu podłączonych jest zbyt wiele urządzeń i prąd płynący przez obwód jest wyższy niż dopuszczalalny. Bezpiecznik zadziała tak samo, jak w przypadku zwarcia, ale proces ten może trwać dłużej.

Dobór bezpiecznika

Ważne jest, aby dobrać odpowiedni bezpiecznik do danego obwodu. Zbyt słaby bezpiecznik będzie się przepalał przy normalnym użytkowaniu, a zbyt mocny nie ochroni obwodu przed uszkodzeniami.

Prąd znamionowy bezpiecznika powinien być nieco wyższy niż maksymalny prąd, jaki spodziewamy się, że będzie płynął w obwodzie. Informacje o prądzie znamionowym znajdziesz na obudowie bezpiecznika.

Przykład praktyczny

Masz w domu gniazdko, do którego podłączasz czajnik o mocy 2000W. Napięcie w gniazdku wynosi 230V. Jaki prąd pobiera czajnik i jaki bezpiecznik powinieneś zastosować?

Używamy wzoru: P = U * I, gdzie P to moc, U to napięcie, a I to prąd.

Czyli: 2000W = 230V * I

I = 2000W / 230V ≈ 8.7A

Czajnik pobiera około 8.7A prądu. Powinieneś zastosować bezpiecznik o prądzie znamionowym nieco wyższym, np. 10A lub 16A.

Porady na sprawdzian

• Powtórz definicje: Upewnij się, że rozumiesz, co to jest transformator, przekładnia, bezpiecznik, zwarcie, przeciążenie.
• Przećwicz obliczenia: Rozwiąż kilka zadań z przekładnią transformatora i doborem bezpieczników. Im więcej ćwiczysz, tym lepiej zrozumiesz materiał.
• Zrozum zasadę działania: Nie ucz się na pamięć, staraj się zrozumieć, dlaczego transformator podwyższa lub obniża napięcie, dlaczego bezpiecznik się przepala.
• Stwórz notatki: Zapisz najważniejsze wzory i definicje w jednym miejscu. Będą łatwe do odnalezienia podczas nauki.
• Zapytaj nauczyciela: Jeśli masz jakieś pytania lub wątpliwości, nie wstydź się zapytać nauczyciela. On jest tam, żeby Ci pomóc.

Pamiętaj, systematyczna nauka to klucz do sukcesu. Nie zostawiaj wszystkiego na ostatnią chwilę. Rozłóż materiał na mniejsze partie i ucz się regularnie. Powodzenia na sprawdzianie!
