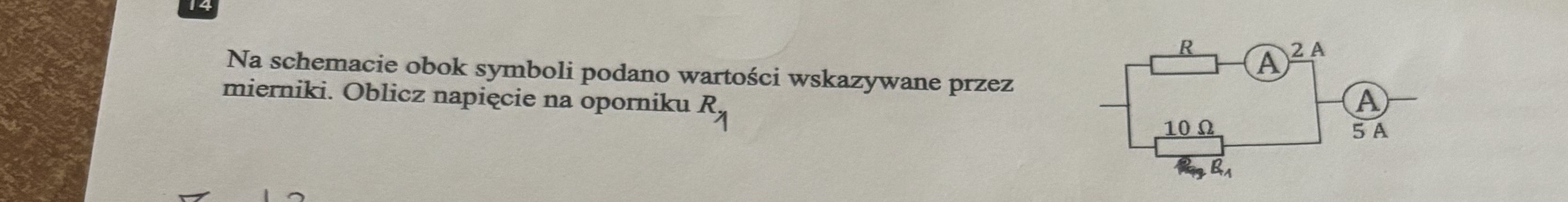

Na Schemacie Obok Symboli Podano Wartości Wskazywane Przez Mierniki

W analizie obwodów elektrycznych, zrozumienie wartości wskazywanych przez mierniki jest fundamentalne. Bez poprawnej interpretacji odczytów, diagnozowanie problemów i optymalizacja działania układów byłoby niemożliwe. Na schemacie obok symboli podano wartości wskazywane przez mierniki – to kluczowa informacja, którą musimy rozłożyć na czynniki pierwsze, aby zrozumieć zachowanie danego obwodu. Niniejszy artykuł szczegółowo omawia, jak interpretować te wartości, jakie błędy mogą się pojawić oraz jak wykorzystać te dane do rozwiązywania problemów.

Zrozumienie Symboli Mierników i Ich Znaczenia

Zanim przejdziemy do interpretacji wartości, ważne jest, aby znać symbole mierników stosowane na schematach elektrycznych. Najczęściej spotykane to woltomierze (mierzące napięcie), amperomierze (mierzące prąd) oraz omomierze (mierzące rezystancję). Każdy z tych mierników ma swój specyficzny symbol.

Woltomierze

Woltomierz jest zawsze podłączany równolegle do elementu obwodu, którego napięcie chcemy zmierzyć. Symbol woltomierza to zazwyczaj okrąg z literą "V" w środku. Wartość wskazywana przez woltomierz to różnica potencjałów między dwoma punktami, do których jest podłączony, wyrażana w woltach (V). Pamiętaj, że woltomierz idealny ma bardzo dużą rezystancję wewnętrzną, aby minimalizować wpływ na mierzony obwód.

Amperomierze

Amperomierz, przeciwnie do woltomierza, jest podłączany szeregowo w obwód. Symbol to okrąg z literą "A" w środku. Wartość wskazywana przez amperomierz to natężenie prądu przepływającego przez niego, wyrażane w amperach (A). Amperomierz idealny powinien mieć bardzo małą rezystancję wewnętrzną, aby nie wpływać na przepływ prądu w obwodzie.

Omomierze

Omomierz mierzy rezystancję elementu. Symbol omomierza to okrąg z symbolem omegi (Ω) w środku. Omomierz zazwyczaj podłącza się do elementu, który jest odłączony od reszty obwodu (bez napięcia). Pomiar rezystancji w działającym obwodzie może spowodować uszkodzenie omomierza lub przekłamane wyniki. Wartość rezystancji wyrażana jest w omach (Ω).

Analiza Wartości Wskazywanych przez Mierniki

Samo rozpoznanie miernika i symbolu to dopiero początek. Następnym krokiem jest analiza wartości, które wskazuje. Kontekst, w którym miernik jest umieszczony w obwodzie, jest kluczowy. Należy brać pod uwagę typ obwodu (szeregowy, równoległy, mieszany), wartości rezystorów, źródła napięcia i prądu.

Obwód Szeregowy

W obwodzie szeregowym prąd przepływający przez wszystkie elementy jest taki sam. Oznacza to, że amperomierz umieszczony w dowolnym miejscu obwodu szeregowego powinien wskazywać tę samą wartość. Natomiast napięcie dzieli się na poszczególne elementy. Suma napięć zmierzonych na każdym elemencie obwodu szeregowego (przy pomocy woltomierza) powinna być równa napięciu źródła.

Przykład: Wyobraźmy sobie obwód szeregowy zasilany napięciem 12V, składający się z dwóch rezystorów: R1 = 100Ω i R2 = 200Ω. Amperomierz w tym obwodzie powinien wskazywać prąd I = V/R = 12V / (100Ω + 200Ω) = 0.04A = 40mA. Woltomierz podłączony do R1 powinien wskazywać napięcie V1 = I * R1 = 0.04A * 100Ω = 4V, a do R2: V2 = I * R2 = 0.04A * 200Ω = 8V. Widzimy, że V1 + V2 = 4V + 8V = 12V, czyli napięcie źródła.

Obwód Równoległy

W obwodzie równoległym napięcie na każdym elemencie jest takie samo. Oznacza to, że woltomierz podłączony do dowolnego elementu równoległego powinien wskazywać to samo napięcie, co napięcie źródła. Natomiast prąd dzieli się na poszczególne gałęzie. Suma prądów przepływających przez każdą gałąź obwodu równoległego (zmierzonych amperomierzem) powinna być równa prądowi całkowitemu wypływającemu ze źródła.

Przykład: Rozważmy obwód równoległy zasilany napięciem 5V, składający się z dwóch rezystorów: R1 = 50Ω i R2 = 100Ω. Woltomierz podłączony do R1 i R2 powinien wskazywać 5V. Prąd przepływający przez R1 wynosi I1 = V/R1 = 5V / 50Ω = 0.1A = 100mA, a przez R2: I2 = V/R2 = 5V / 100Ω = 0.05A = 50mA. Amperomierz umieszczony przed rozgałęzieniem (mierzący prąd całkowity) powinien wskazywać I = I1 + I2 = 100mA + 50mA = 150mA.

Błędy Pomiarowe i Ich Źródła

Nawet przy poprawnej interpretacji schematu i symboli, pomiary mogą być obarczone błędami. Źródła błędów mogą być różne, w tym niedokładność mierników, wpływ miernika na obwód (szczególnie ważny w przypadku mierników o niskiej jakości), błędy ludzkie (np. nieprawidłowe podłączenie miernika), temperatura i inne czynniki środowiskowe.

Niedokładność Mierników

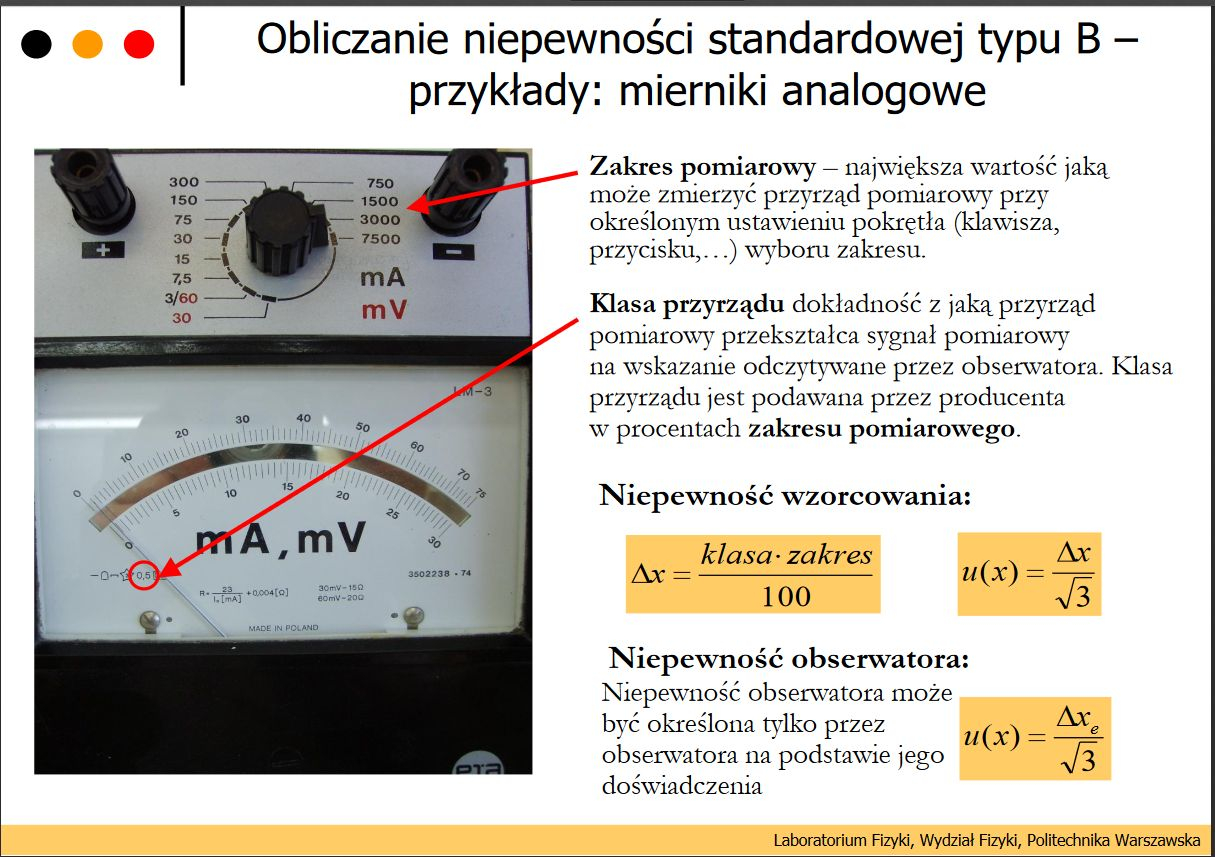

Każdy miernik ma określoną dokładność, zazwyczaj podawaną jako procent wartości odczytu lub jako stała wartość dodana do odczytu. Oznacza to, że rzeczywista wartość mierzona może odbiegać od wartości wskazywanej przez miernik o pewną wartość. Ważne jest, aby znać specyfikację miernika i uwzględniać jego dokładność przy interpretacji wyników. Mierniki wyższej klasy mają zwykle wyższą dokładność, ale są również droższe.

Wpływ Miernika na Obwód

Jak już wspomniano, woltomierz idealny ma nieskończenie dużą rezystancję wewnętrzną, a amperomierz idealny ma zerową rezystancję wewnętrzną. W rzeczywistości, mierniki mają skończoną rezystancję, co może wpływać na obwód. Woltomierz o niskiej rezystancji wewnętrznej może powodować obciążenie obwodu, co skutkuje zaniżonym odczytem napięcia. Amperomierz o wysokiej rezystancji wewnętrznej może powodować spadek napięcia w obwodzie, co skutkuje zaniżonym odczytem prądu. Dlatego ważne jest, aby stosować mierniki o odpowiednich parametrach do danego obwodu.

Błędy Ludzkie

Błędy ludzkie są częstym źródłem problemów. Nieprawidłowe podłączenie miernika (np. podłączenie amperomierza równolegle do elementu) może prowadzić do uszkodzenia miernika lub obwodu. Błędny zakres pomiarowy (np. ustawienie zakresu 200mA dla prądu 2A) może skutkować niedokładnym odczytem lub przeciążeniem miernika. Niedokładne odczytywanie wartości z wyświetlacza również może prowadzić do błędów. Zawsze sprawdzaj połączenia i ustawienia miernika przed rozpoczęciem pomiarów!

Praktyczne Zastosowanie Analizy Wartości Wskazywanych przez Mierniki

Umiejętność interpretacji wartości wskazywanych przez mierniki ma ogromne znaczenie w praktyce inżynierskiej i serwisowej. Pozwala na diagnozowanie usterek, optymalizację działania urządzeń elektronicznych oraz projektowanie nowych obwodów.

Diagnozowanie Usterek

Na przykład, jeśli w obwodzie szeregowym amperomierz wskazuje zerowy prąd, może to oznaczać przerwę w obwodzie (np. uszkodzony rezystor, przerwa w przewodzie). Woltomierz podłączony do elementu z przerwą pokaże napięcie źródła. Jeśli amperomierz wskazuje zbyt duży prąd, może to oznaczać zwarcie w obwodzie. Omomierz może być użyty do sprawdzenia, czy element ma właściwą rezystancję (np. uszkodzony rezystor ma nieskończoną rezystancję lub bardzo małą).

Optymalizacja Działania

Pomiar napięcia i prądu w różnych punktach obwodu pozwala na określenie strat mocy, dopasowanie obciążenia do źródła zasilania oraz optymalizację parametrów elementów. Na przykład, w obwodzie zasilającym silnik elektryczny, pomiar napięcia i prądu pozwala na określenie mocy pobieranej przez silnik i jego efektywności. Regularne monitorowanie parametrów może pomóc w wykryciu problemów na wczesnym etapie i zapobieganiu awariom.

Wnioski

Zrozumienie i poprawna interpretacja wartości wskazywanych przez mierniki to podstawa analizy obwodów elektrycznych. Znajomość symboli mierników, zasad działania obwodów szeregowych i równoległych oraz źródeł błędów pomiarowych jest niezbędna do skutecznego diagnozowania usterek, optymalizacji działania urządzeń i projektowania nowych obwodów. Pamiętaj, aby zawsze sprawdzać specyfikację miernika, dbać o poprawne podłączenie i interpretację wyników, a przede wszystkim, zawsze zachowuj ostrożność podczas pracy z obwodami elektrycznymi. Regularna praktyka z pomiarami w różnych obwodach pozwoli na doskonalenie umiejętności i zwiększenie pewności siebie w pracy z elektroniką.
