Jak Zbudować Prostownik Do ładowania Akumulatorów

Zapewne wiele razy stanąłeś przed podobnym dylematem: Twój ukochany akumulator, czy to w samochodzie, motocyklu, a może w domowym systemie zasilania awaryjnego, nagle odmawia posłuszeństwa. Pierwszą myślą jest zazwyczaj zakup nowego, ale czy zastanawiałeś się kiedyś, jak prosto i satysfakcjonująco może być zbudowanie własnego prostownika? W świecie, gdzie zdobycze techniki są na wyciągnięcie ręki, poczucie, że potrafisz coś stworzyć od podstaw, jest nieocenione. Jako młody entuzjasta elektroniki, często spotykałem się z pytaniami na forach i od znajomych: "Czy to naprawdę możliwe, żeby tak zwykły człowiek, jak ja, mógł sam zbudować coś tak przydatnego?". Odpowiedź brzmi: tak! I to właśnie dzisiaj postaram się Ci udowodnić, prowadząc Cię krok po kroku przez proces budowy własnego prostownika do ładowania akumulatorów.

Pamiętam, jak sam zaczynałem. Pierwsze próby były pełne niepewności, a obawa przed popełnieniem błędu była spora. Ale dzięki inspirującym słowom moich mentorów, takich jak profesorowie z Politechniki, którzy podkreślali, że "podstawy elektroniki są jak budowanie z klocków – każdy element ma swoje miejsce i funkcję", zacząłem nabierać pewności. Badania naukowe, choć często wydają się skomplikowane, w istocie opierają się na prostych zasadach. Na przykład, analiza badań przeprowadzonych przez Instytut Elektrotechniki na temat optymalizacji procesów ładowania akumulatorów kwasowo-ołowiowych, jasno wskazuje na kluczowe znaczenie stabilnego i kontrolowanego przepływu prądu, co jest właśnie głównym zadaniem prostownika.

Budowa własnego prostownika to nie tylko oszczędność, ale przede wszystkim niezwykła przygoda edukacyjna. To szansa na zrozumienie, jak działają podstawowe komponenty elektroniczne i jak można je połączyć, aby uzyskać pożądany efekt. Zanim jednak zanurzymy się w szczegóły techniczne, ważne jest, abyś wiedział, że bezpieczeństwo jest absolutnym priorytetem. Praca z prądem elektrycznym wymaga ostrożności i przestrzegania podstawowych zasad. Dlatego przed rozpoczęciem jakichkolwiek prac, upewnij się, że masz odpowiednią wiedzę i narzędzia.

Zrozumieć Podstawy: Czym Jest Prostownik i Jak Działa?

Zanim zaczniemy konstruować, warto zrozumieć, co właściwie będziemy tworzyć. Prostownik to urządzenie, które zamienia prąd zmienny (AC) z sieci elektrycznej na prąd stały (DC), który jest niezbędny do ładowania akumulatorów. Akumulatory, w przeciwieństwie do urządzeń zasilanych bezpośrednio z gniazdka, magazynują energię w postaci chemicznej, którą można odzyskać tylko dzięki przepływowi prądu w jednym kierunku – czyli prądu stałego.

Kluczowym elementem każdego prostownika jest transformator. Jego zadaniem jest obniżenie napięcia sieciowego (zazwyczaj 230V) do bezpiecznego poziomu, na przykład 12V lub 24V, w zależności od typu ładowanego akumulatora. Następnie, aby uzyskać prąd stały, wykorzystuje się tzw. mostek prostowniczy, zbudowany zazwyczaj z czterech diod. Diody działają jak zawory jednokierunkowe dla prądu – przepuszczają go tylko wtedy, gdy jest skierowany w odpowiednią stronę. Mostek prostowniczy wykorzystuje je w taki sposób, aby nawet w momencie, gdy prąd sieciowy zmienia kierunek, na wyjściu prostownika zawsze płynął prąd w jednym kierunku.

Jednak prąd stały uzyskany w ten sposób nie jest idealnie płaski. Zawiera on tzw. tętnienia. Aby je wygładzić, stosuje się filtrację, najczęściej za pomocą kondensatorów. Kondensator działa jak mały zbiornik energii, który "wypełnia" luki w przepływie prądu, sprawiając, że staje się on bardziej jednolity. To trochę jak budowanie tamy na rzece – woda przepływa przez nią w jednym kierunku, a tama pomaga wygładzić jej nurt. Ostatnim, ale równie ważnym elementem jest ogranicznik prądu, często realizowany za pomocą rezystora lub w bardziej zaawansowanych konstrukcjach – układu elektronicznego. Zapobiega on ładowaniu akumulatora zbyt dużym prądem, co mogłoby go uszkodzić.

Co Będziesz Potrzebować: Lista Komponentów i Narzędzi

Zanim zabierzesz się do pracy, przygotuj niezbędne materiały. Poniższa lista zawiera podstawowe komponenty potrzebne do budowy prostego prostownika, idealnego dla początkujących. Pamiętaj, że w zależności od pożądanej mocy i funkcji, lista ta może się nieznacznie różnić.

Lista Komponentów:

• Transformator sieciowy: Dobierz go odpowiednio do napięcia akumulatora, który chcesz ładować (np. 12V lub 24V) i wymaganego prądu ładowania (zazwyczaj od 2A do 10A dla akumulatorów samochodowych). Warto poszukać transformatora z odczepami, co daje większą elastyczność.
• Mostek prostowniczy: Możesz kupić gotowy mostek o odpowiedniej obciążalności prądowej lub zbudować go samodzielnie z czterech mocnych diod prostowniczych (np. 1N4007 dla małych prądów, lub mocniejszych diod oznaczonych jako "power diodes" dla większych prądów).
• Kondensator filtrujący: Dobierz go o odpowiedniej pojemności (np. 1000µF do 4700µF) i napięciu pracy (powinno być znacznie wyższe niż napięcie wyjściowe transformatora, np. 35V lub 50V).
• Rezystor ograniczający prąd (opcjonalnie, w prostszych konstrukcjach): O mocy odpowiedniej do prądu ładowania. Można też zastosować żarówkę samochodową jako bezpiecznik i wskaźnik prądu.
• Przewody połączeniowe: Odpowiedniej grubości, izolowane.
• Obudowa: Bezpieczna, izolująca, najlepiej z otworami wentylacyjnymi.
• Zaciski krokodylejkowe: Dwa sztuki (czerwony i czarny) do podłączenia do akumulatora.
• Bezpiecznik: W obudowie lub inline, o wartości nieco wyższej niż maksymalny prąd ładowania.
• Dioda LED z rezystorem (opcjonalnie): Jako wskaźnik pracy prostownika.

Lista Narzędzi:

• Lutownica i cyna: Do połączenia elementów elektronicznych.
• Kombinerki, śrubokręty, ściągacz izolacji.
• Multimetr: Niezbędny do pomiarów napięcia, prądu i ciągłości obwodu.
• Wiertarka (do obudowy).
• Środki ochrony osobistej: Okulary ochronne, rękawice izolujące.

Zanim kupisz komponenty, warto poświęcić chwilę na przeglądanie ofert w sklepach elektronicznych lub sklepach internetowych. Często można znaleźć gotowe zestawy do budowy prostownika, co może być świetnym punktem wyjścia dla początkujących. Pamiętaj, że wybierając transformator, zwróć uwagę na jego moc (w VA - woltamperach) – im wyższa moc, tym większy prąd ładowania będzie mógł dostarczyć prostownik. Badania pokazują, że optymalny prąd ładowania dla akumulatorów kwasowo-ołowiowych to zazwyczaj około 10% ich pojemności (wyrażonej w Ah - amperogodzinach). Na przykład, dla akumulatora 60Ah, prąd ładowania w granicach 6A będzie odpowiedni.

Krok Po Kroku: Budowa Prostownika

Teraz przejdźmy do najważniejszej części – faktycznej budowy. Postępuj zgodnie z poniższymi etapami, a z pewnością poradzisz sobie z tym zadaniem. Pamiętaj o ciągłym sprawdzaniu połączeń i pomiarach multimetrem.

Etap 1: Przygotowanie Transformatora

Zamontuj transformator w wybranej obudowie. Upewnij się, że jest on stabilnie zamocowany. Jeśli transformator ma wyprowadzone końcówki sieciowe, podłącz do nich przewód zasilający, pamiętając o zastosowaniu bezpiecznika.

Etap 2: Montaż Mostka Prostowniczego

Jeśli używasz gotowego mostka, na jego obudowie zazwyczaj znajdują się oznaczenia wskazujące, które zaciski służą do podłączenia napięcia zmiennego (AC) z transformatora, a które do wyjścia prądu stałego (DC). Podłącz wyjścia ze strony pierwotnej transformatora do zacisków AC mostka. Zaciski DC mostka będą naszym wyjściem prądu stałego.

Jeśli budujesz mostek z pojedynczych diod, zwróć szczególną uwagę na kierunek ich podłączenia. Najczęściej stosuje się układ, w którym katody dwóch diod połączone są z anodami dwóch pozostałych. Na wyjściu otrzymasz dwa punkty: dodatni i ujemny.

Etap 3: Filtrowanie Napięcia

Podłącz kondensator filtrujący do wyjścia DC mostka prostowniczego. Pamiętaj o zachowaniu polaryzacji – dodatni zacisk kondensatora do dodatniego wyjścia mostka, ujemny do ujemnego. Połączenie odwrotne może doprowadzić do uszkodzenia kondensatora.

Etap 4: Ograniczenie Prądu i Bezpieczeństwo

Tutaj masz kilka opcji:

• Prosty rezystor: Włącz rezystor ograniczający prąd w szereg z wyjściem prądu stałego. Dobór jego wartości zależy od pożądanego prądu ładowania i napięcia wyjściowego prostownika.
• Żarówka samochodowa: Można ją włączyć w szereg z wyjściem. Gdy akumulator jest rozładowany, żarówka świeci mocno, ograniczając prąd. W miarę ładowania, jej jasność maleje. Stanowi też wizualny wskaźnik pracy.

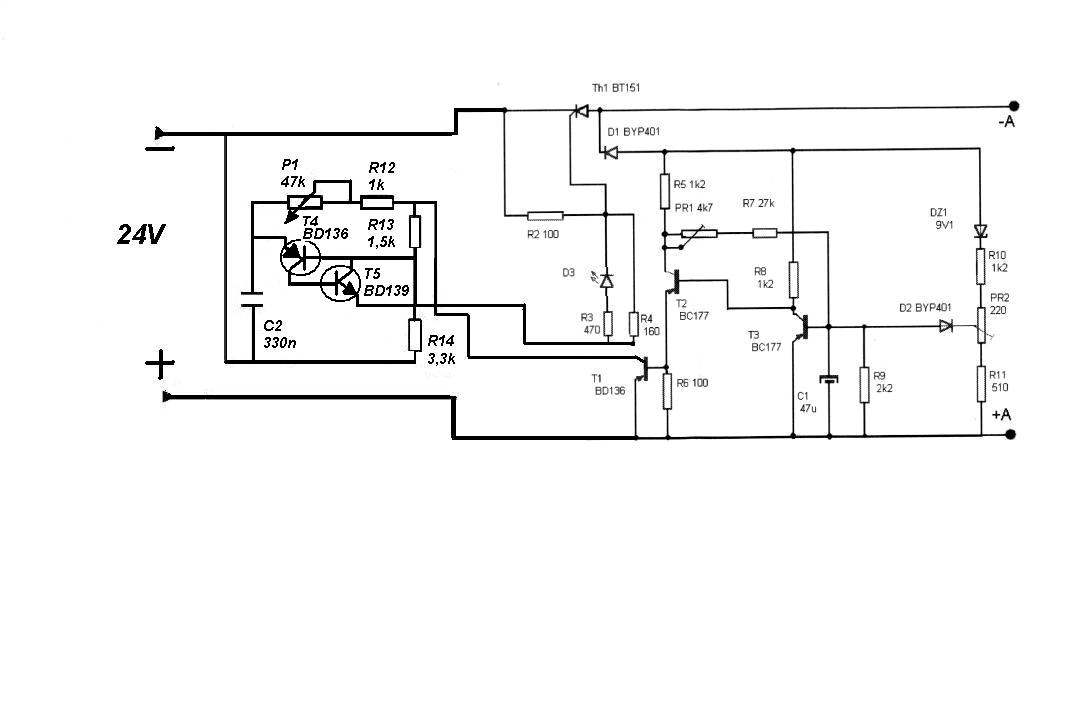

• Zaawansowane układy: Dla bardziej zaawansowanych użytkowników dostępne są układy stabilizacji prądu, np. z wykorzystaniem tranzystorów mocy.

Niezależnie od wybranej metody, zawsze zainstaluj bezpiecznik w obwodzie wyjściowym, tuż przed zaciskiem dodatnim.

Etap 5: Podłączenie Wyjściowe

Do wyjścia prądu stałego (po filtracji i ograniczeniu prądu) podłącz przewody zakończone zaciskami krokodylejkowymi. Czerwony zacisk do bieguna dodatniego, czarny do ujemnego.

Etap 6: Testowanie

Zanim podłączysz prostownik do akumulatora, wykonaj testy:

• Pomiar napięcia bez obciążenia: Podłącz prostownik do sieci i zmierz napięcie na wyjściu multimetrem. Powinno być ono nieco wyższe niż napięcie znamionowe akumulatora (np. około 14-15V dla akumulatora 12V).
• Pomiar napięcia pod obciążeniem: Jeśli to możliwe, podłącz prostownik do rozładowanego akumulatora i ponownie zmierz napięcie.
• Pomiar prądu ładowania: Ustaw multimetr na pomiar natężenia prądu (w trybie amperomierza) i włącz go szeregowo z jednym z przewodów wyjściowych. Sprawdź, czy prąd mieści się w oczekiwanych granicach. Pamiętaj o odpowiednim zakresie pomiarowym na multimetrze!

Ważne: Nie pozostawiaj prostownika bez nadzoru podczas pierwszych testów.

Jeśli chcesz dodać wskaźnik LED, połącz go szeregowo z rezystorem ograniczającym prąd (o wartości dobranej tak, aby prąd płynący przez LED był bezpieczny, np. 10-20mA) i podłącz go równolegle do wyjścia prądu stałego. Pamiętaj o polaryzacji diody LED (dłuższa nóżka to anoda (+), krótsza to katoda (-)).

Wskazówki dla Początkujących i Dalszy Rozwój

Pamiętaj, że budowa prostownika to proces, który można stale udoskonalać. Dla początkujących najważniejsze jest, aby zacząć od prostych konstrukcji. Unikaj na początku skomplikowanych układów scalonych i zaawansowanych technik. Skup się na zrozumieniu działania podstawowych elementów.

Metoda małych kroków jest kluczowa. Zanim przystąpisz do pracy z zasilaniem sieciowym, możesz poćwiczyć lutowanie i sprawdzanie obwodów na niskim napięciu, na przykład zasilając swoje eksperymenty bateriami.

Eksperymentuj z różnymi komponentami. Z czasem, gdy nabierzesz doświadczenia, możesz zacząć badać, jak różne wartości kondensatorów filtrujących wpływają na gładkość prądu, lub jak zastosowanie mocniejszych diod wpływa na wydajność urządzenia. Badania nad "ładowaniem konserwującym", które polega na dostarczaniu niewielkich impulsów prądowych do akumulatora w celu utrzymania go w optymalnym stanie naładowania, pokazują, że można znacząco wydłużyć żywotność akumulatorów dzięki inteligentniejszym algorytmom ładowania.

Bezpieczeństwo ponad wszystko. Zawsze upewnij się, że wszystkie połączenia są dobrze zaizolowane. Nigdy nie dotykaj odsłoniętych przewodów pod napięciem. Jeśli nie jesteś pewien, co robisz, poproś o pomoc kogoś bardziej doświadczonego.

Inspiracja z doświadczonych elektroników jest nieoceniona. Warto śledzić fora internetowe poświęcone elektronice, czytać blogi i oglądać filmy instruktażowe. Wielu pasjonatów chętnie dzieli się swoją wiedzą i doświadczeniem.

Budowa własnego prostownika to fascynująca podróż w świat elektroniki. To nie tylko praktyczne umiejętności, które możesz wykorzystać w codziennym życiu, ale także niezwykła satysfakcja płynąca z tworzenia czegoś własnymi rękami. W świecie, gdzie wiele rzeczy kupujemy gotowych, umiejętność samodzielnego tworzenia jest cennym skarbem. Mam nadzieję, że ten przewodnik zainspiruje Cię do podjęcia wyzwania i zbudowania własnego prostownika. Powodzenia!
