Ile Elektronów Mieści Się Na Powłokach

Elektrony w atomie nie orbitują wokół jądra w sposób chaotyczny. Zamiast tego, zajmują określone poziomy energetyczne, zwane powłokami elektronowymi. Każda powłoka może pomieścić określoną, maksymalną liczbę elektronów.

Powłoki elektronowe numerowane są od 1 (najbliższa jądra) w górę, lub oznaczane literami K, L, M, N, O, P, Q, gdzie K odpowiada powłoce o numerze 1, L – powłoce 2, i tak dalej. Powłoka najbliższa jądra, czyli powłoka K, ma najniższą energię, a energia kolejnych powłok rośnie wraz z odległością od jądra. Elektrony zawsze dążą do zajęcia powłok o najniższej dostępnej energii.

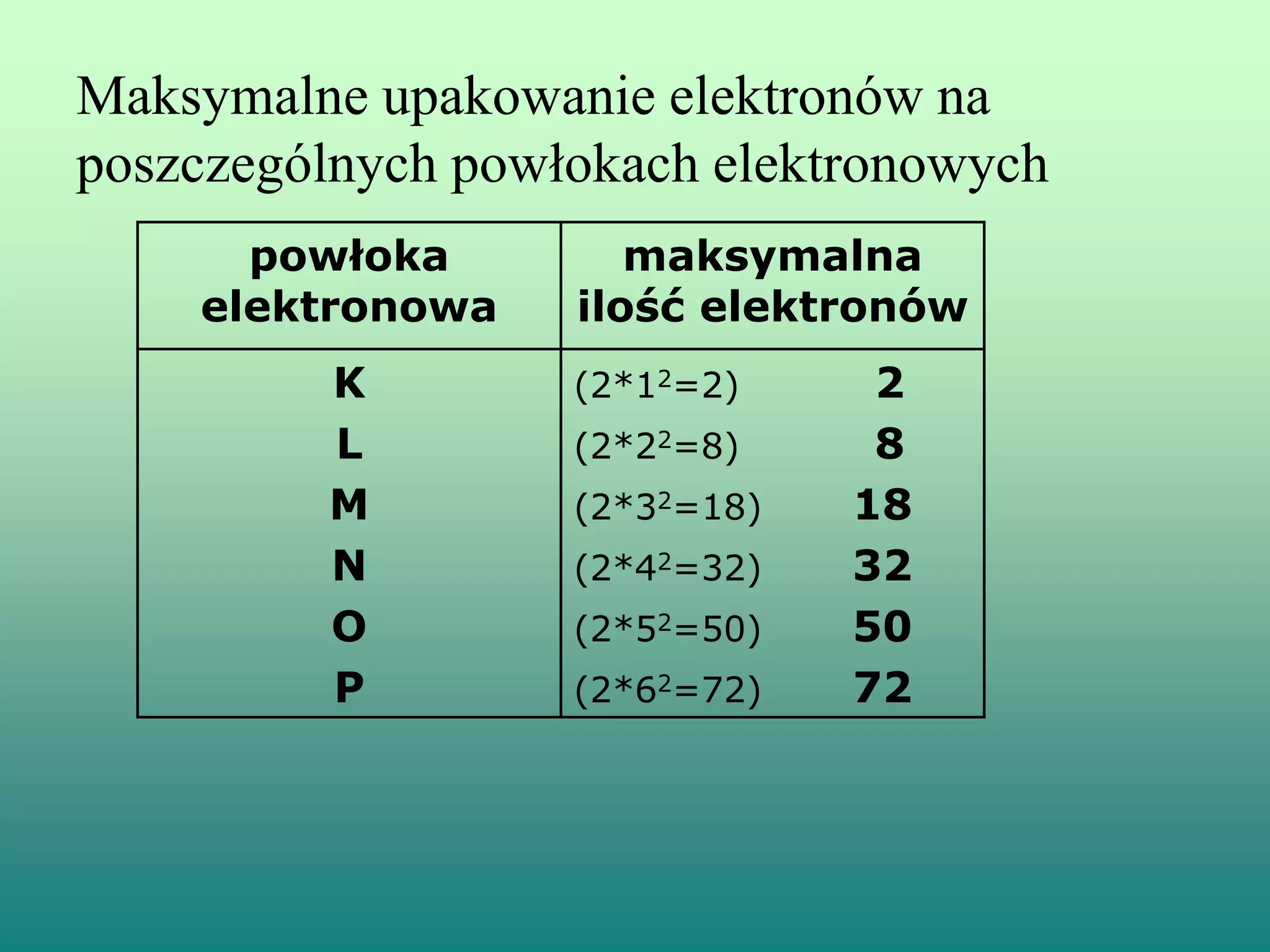

Maksymalna liczba elektronów, jaką może pomieścić dana powłoka, obliczana jest ze wzoru 2n², gdzie n to numer powłoki. Zatem:

• Powłoka K (n=1) może pomieścić maksymalnie 2 elektrony.
• Powłoka L (n=2) może pomieścić maksymalnie 8 elektronów.
• Powłoka M (n=3) może pomieścić maksymalnie 18 elektronów.

Konfiguracja elektronowa atomu opisuje, jak elektrony są rozmieszczone na poszczególnych powłokach. Decyduje ona o właściwościach chemicznych danego pierwiastka. Elektrony walencyjne, czyli te znajdujące się na najbardziej zewnętrznej powłoce, odgrywają kluczową rolę w tworzeniu wiązań chemicznych.

Przykład 1: Atom wodoru (H) ma jeden elektron. Ten elektron znajduje się na powłoce K. Konfiguracja elektronowa wodoru to 1s¹, co oznacza, że ma 1 elektron na orbitalu s powłoki pierwszej. Przykład 2: Atom tlenu (O) ma osiem elektronów. Dwa z nich znajdują się na powłoce K, a sześć na powłoce L. Konfiguracja elektronowa tlenu to 1s²2s²2p⁴.

W obrębie powłok znajdują się tzw. podpowłoki (s, p, d, f), które reprezentują orbitalne kształty przestrzenne, w których prawdopodobieństwo znalezienia elektronu jest najwyższe. Podpowłoka s może pomieścić 2 elektrony, podpowłoka p – 6 elektronów, d – 10 elektronów, a f – 14 elektronów. Właściwe rozróżnienie elektronów w oparciu o powłoki i podpowłoki jest kluczowe w zaawansowanej chemii kwantowej.

Oddziaływania między elektronami, a także oddziaływanie elektronów z jądrem, powodują, że energie powłok i podpowłok nie są dokładnie takie, jak wynikają z prostych obliczeń. Efekty te, takie jak ekranowanie elektronowe, wpływają na właściwości chemiczne pierwiastków.

Zastosowanie w praktyce: Zrozumienie rozmieszczenia elektronów na powłokach jest fundamentalne dla wielu dziedzin nauki i techniki, od projektowania nowych materiałów o pożądanych właściwościach (np. półprzewodników) po opracowywanie nowych leków i katalizatorów. Pozwala przewidywać i kontrolować reakcje chemiczne, a także analizować widma emisyjne i absorpcyjne pierwiastków.
